مدارات فرستنده -گیرنده 0 10

کتاب مدارات فرستنده - گیرنده در شش فصل ارائه شده است که شامل انواع مدارات فرستنده - گیرنده های نوری (مادون قرمز)، رادیویی، آلتراسونیک، تقویت کننده‌ی آنتن، فلزیاب و نوسان‌ساز می باشد. در بخش فرستنده ها و فلزیاب ها، ساختمان و اساس کار دستگاه ها به تفصیل توضیح داده شده است.

مدارات فرستنده  گیرنده ی نوری و مادون قرمز
فرستنده  گیرنده ی نوری ساده

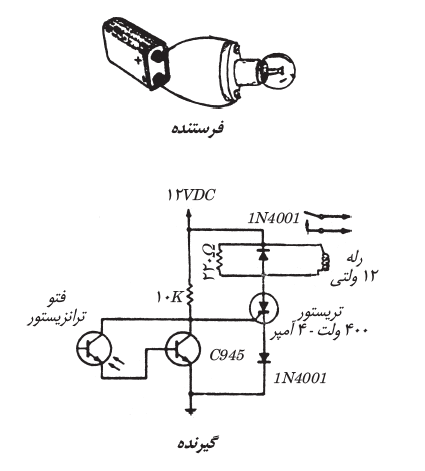

در دو مدار زیر، هنگامی که لامپ معمولی مدار فرستنده روشن می شود، فتوترانزیستور مدار گیرنده، تحریک شده و رله ی آن وصل می شود.

نکته

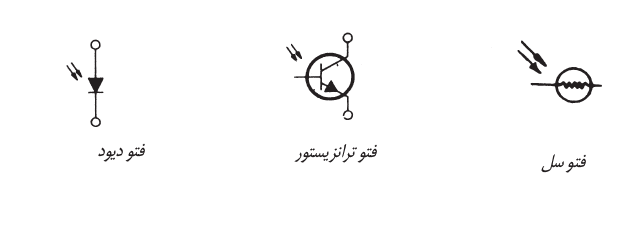

معمولاً از فتوسل و یا فتودیود و فتوترانزیستور به عنوان قطعه ی حساس به نور استفاده می نمایند که به سنسور نوری، چشم الکترونیک هم گفته می شود. معمولاً برای جلوگیری از خطای سنسور، بهتر است که روی آن تلق دودی قرار داده شود.

تست کننده ی موجود بودن نور مادون قرمز

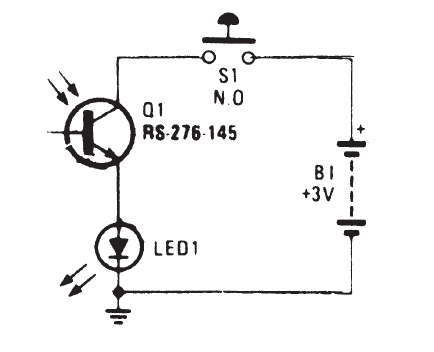

اگر در مدار زیر کلید وصل باشد، در صورت رسیدن نور مادون قرمز، دیود نوری روشن می شود.

فرستنده  گیرنده ی مادون قرمز

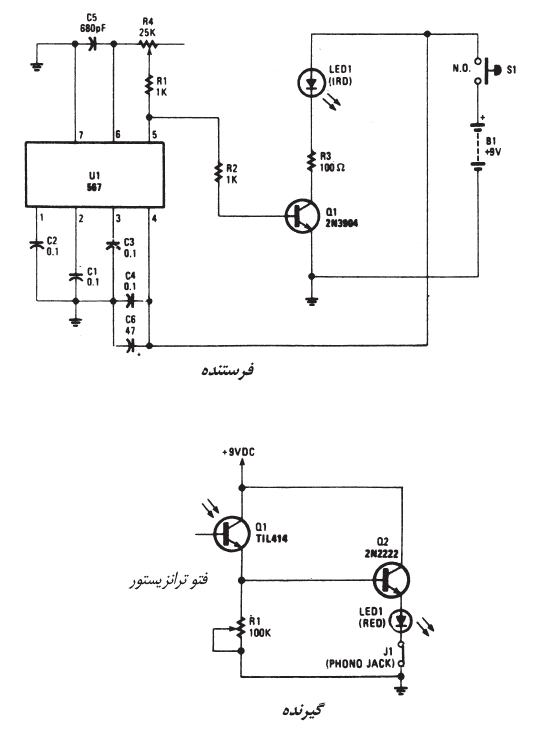

با فشار کلید S1 فرستنده، دیود نوری مدار گیرنده روشن خواهد شد که به جای آن میتوان یک رله قرار داده و دستگاه را قطع و وصل نمود. در مدار فرستنده، LED1 یک دیود فرستنده ی مادون قرمز است.
