مدارات ساده ی الکترونیک

امتیاز دهید :

به اشتراک بگذارید

کتاب مدارات ساده ی الکترونیک، مجموعه‌ای از انواع مدارات جالب و متنوع الکترونیکی است که طی سال‌های گذشته، عنوان یکی از پرفروش‌ترین کتاب‌های الکترونیکی را به خود اختصاص داد.

طرز تهیه ی مدار چاپی
1- قسمت مسی فیبر مسی را با اسکاچ و پودر ظرفشویی تمیز نمایید.
2- به وسیله‌ی کپی، نقشه‌ی مورد نظر بر روی قسمت مسی رسم شود و سپس این خطوط را توسط ماژیک روغنی نوک باریک و یا کاغذ برگردان لتر است پررنگ نمایید.
3- یک بسته اسید (پرکلرودوفر) را به همراه یک لیوان آب در یک ظرف پلاستیکی ریخته و توسط چوبی به هم بزنید سپس، فیبر چاپی را داخل آن قرار داده و در هر 5 دقیقه یک بار محلول را بهم بزنید هر گاه که قسمت‌های مسی، به جز خط های رسم شده در محلول از بین رفت (حدود نیم ساعت)، آنگاه

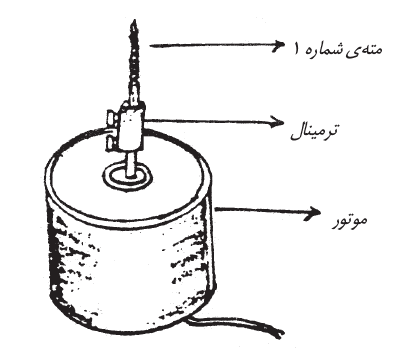

فیبر را از داخل محلول خارج نموده و پس از شستن با آب، به وسیله‌ی مته شماره‌ی 1 که به صورت زیر درست شده است، آن را سوراخ نموده و جای خط ها را با پارچه بنزینی تمیز نمایید. (دقت کنید که به محلول دست نزنید).

طرز تهیه ی مدار چاپی با نور دادن
1- فیبر مسی با پارچه ی آغشته به سرکه یا آبلیمو تمیز شود.
2- اسپری پزیتو 20 را از فاصله ی 20 سانتی متری روی قسمت مسی فیبر مسی گرفته و تمام سطح آن را از این اسپری می پوشانیم (این عمل در تاریکی انجام شود).
3- حدود 12 ساعت فیبر مسی را در محل تاریکی قرار داده تا خشک شود.
4- نقشه مورد نظر را روی کاغذ کالک رسم نموده و کاغذ را روی قسمت مسی فیبر گذاشته و روی آن یک شیشه قرار داده و سپس این فیبر را در معرض نور شدید قرار می دهیم و یا میتوان حدود 1 ربع در فاصله 20 سانتی متری یک چراغ مطالعه ی 100 واتی بگذاریم.
5- سپس فیبر مسی را بلافاصله در محلول 7 در هزار سود سوزآور قرار می دهیم که این محلول در داورخانه‌ها موجود است و یا می توان از پودر لوله بازکنی (چنته) نیز استفاده نمود. بهتر است به محلول دست نزنید.
6- پس از آن که خطوط نقشه روی فیبر نمایان شد، فیبر مسی را خارج نموده و با آب شستشو می‌نماییم سپس، یک بسته اسید (پرکلروردوفر) را به همراه یک لیوان آب در یک ظرف پلاستیکی مخلوط نموده و فیبر مسی را داخل محلول بالا قرار می دهیم. زمانی که همه‌ی مس‌ها به جز خطوط مسی در محلول بالا حل شد (حدود نیم ساعت)، فیبر را از محلول خارج نموده و با آب شستشو می دهیم و محل خط ها را با پارچه‌ی بنزینی پاک نموده و آن را به کمک مته ی شماره 1 سوراخ مینماییم.

مدار شارژ باطری اتوماتیک اتومبیل
مدار را به باطری خالی وصل نموده و ولوم را تنظیم می‌نماییم تا دیود نوری خاموش شود. پس از شارژ باطری، دیود نوری روشن می شود.

یک تقویت صدا به همراه میکروفون برای اتومبیل

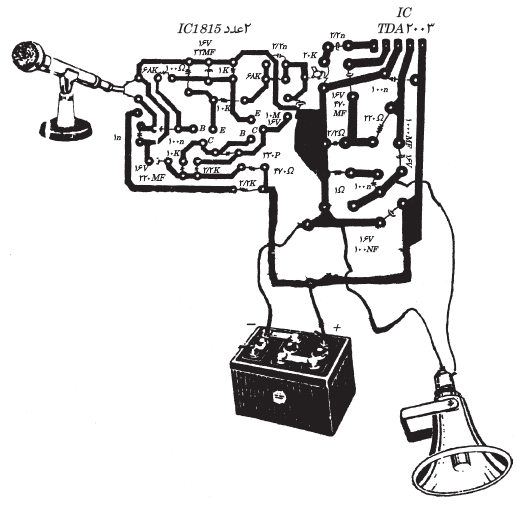

در بعضی از اتومبیل‌ها، جهت پخش صدا از آپلی فایر 12 ولتی استفاده می‌کنند. در شکل زیر می‌توانید یک میکروفون (از هر نوع) به ورودی دستگاه وصل نموده و خروجی را به بلندگوی بوقی وصل نمایید.
