دید کلی:

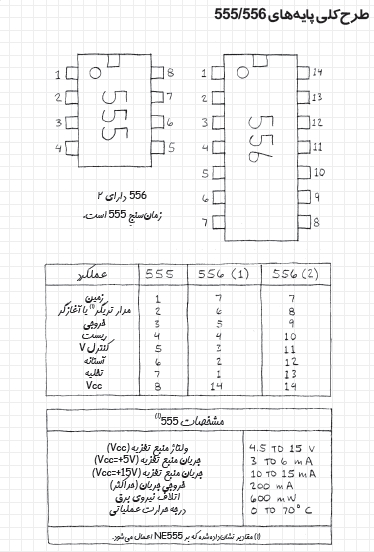

زمان سنج 555 یکی از رایج ترین و پرکاربردترین مدارهایِ مجتمع می باشد. این مدار شامل 23 ترانزیستور، 2 دیود و 16 مقاومت می باشد. 556 یک مدلِ همزاد از 555 است. هر دو مدلِ 555 و 556 در مدلهایِ دارای توانِ کمتر، موجود می باشند. 555 دارای دو حالت عملیاتیِ اصلی است:
حالت تک پایا- در این حالت 555 بصورت یک «تک باره ای» عمل می کند. کاربردهایِ آن شامل زمان سنج‌ها، آشکارسازیِ پالسِ مفقود، کلیدهایِ بدونِ پرش، کلی دهایِ لمسی و غیره می باشد.
حالت ناپایدار 555 میتواند بصورت یک نوسان ساز اُسیلاتور عمل کند. کاربرد آن شامل چشمک زن‌هایِ LED (دیود نوری) و لامپی، مولّدِ پالس، ساعت‌هایِ منطقی، مولّدِ آهنگ یا طنین، هشداردهنده‌هایِ امنیتی و غیره می باشد.
نکاتِ همگذاری یا سوار کردن مدار مدل های آزمایشی از مدارهایتان را، قبل از اینکه آن ها را دائمی کنید، برروی یک تخته مدار بدون لحیم بسازید. در مدارهایِ تک پایا، که در آن ها راه اندازیِ نادرست ممکن اس به بروزِ مشکلات منجر شود، پایه 5 را به زمین با یک خازن 0.1μF ببندید. اگر سیم رابط برق بلند، یا اینکه مداری در ظاهر دارایِ کارکرد بد است، یک خازن 0.1μF را بین پایه‌های 8 و 1 قرار دهید. یک خازن 1μF نیز ممکن است مورد نیاز باشد. مطمئن شوید که با مقادیرِ مربوط به مقاومت‌ها و خازن‌هایِ زمان سنج آزمایش را انجام می دهید. مدارهایِ پایه ی 555 نقش این اجزا را تبیین می نمایند. به خاطر داشته باشید که شما می توانید از یک 556 به جای دو 555 استفاده نمایید. بعضی مدلهایِ با توانِ برقیِ پایینِ 555 ، ممکن است برای بعضی از مدارهایِ موجود در این بخش نیاز به بازبینی داشته باشند.
![]()
