41 پروژه با استفاده از تقویت کننده عملیاتی 741

امتیاز دهید :

به اشتراک بگذارید

یک تقویت‌کننده عملیاتی که اغلب از آن با عنوان آپ اَمپ یاد میشود،تقویت کننده‌ای با بهره ی بالا و عملکرد مناسب می باشد که جهت تقویت کردن سیگنال های ولتاژ dc،ac طراحی شد ه است. فن آوری مدرن مدار مجتمع و روش های تولید مقیاس وسیع، قیمت های چنین تقویت کننده هایی را جهت استفاده ی آماتور‌ها، دانشمندان و علاقه مندان کاهش داده اند. آپ امپ در حال حاضر به عنوان یک المان بهره ی پایه مانند یک ترانزیستور elegant در مدار های اکترونیکی عمل می کند.

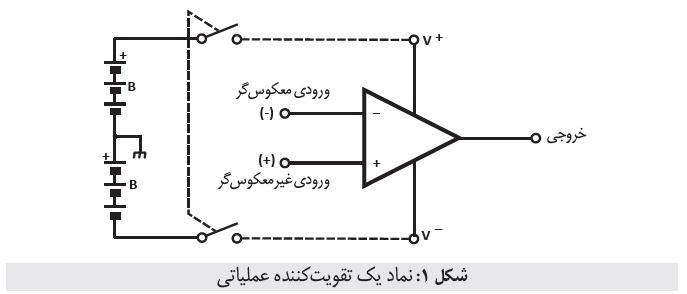

جهت نمایش یک تقویت‌کننده عملیاتی از یک نماد مشابه با شکل 1 استفاده شده است. تقویت کننده ی عملیاتی دو ورودی و تنها یک خروجی دارد. یک ورودی،ورودی «معکوس گر» نامیده و با علامت منفی نشان داده می شود. سیگنالی که به این ورودی اعمال می شود،به صورت یک سیگنال تقویت شده معکوس در خروجی ظاهر می گردد. ورودی دوّم ورودی «غیرمعکوس‌گر» نامیده و با علامت مثبت نشان داده می شود.سیگنال اعمالی به این ورودی، درخروجی به صورت یک سیگنال تقویت شده با همان فازی که در سیگنال ورودی دارد، ظاهرمی شود. در دسترس بودن دو ترمینال ورودی، مداربندی فیدبک را ساده نموده و تقویت کننده ی عملیاتی را به صورت یک وسیله‌ی فوق‌العاده تطبیق‌پذیر بدل می سازد.اگر یک فیدبک از خروجی به پایه ی ورودی معکوس‌گر اعمال شود، نتیجه یک فیدبک منفی خواهد بود که یک تقویت کننده‌ی پایدار را به همراه مشخصات بهره‌ی کنترل شده‌ی دقیق نتیجه میدهد.از طرفی دیگر، اگر فیدبک به ورودی غیرمعکوس‌گر اعمال گردد، نتیجه فیدبک مثبت است که نوسان سازها و مولتی ویبراتورها را نتیجه میدهد. اثرات ویژه ای از ترکیب هردونوع فیدبک‌ها حاصل می شود.

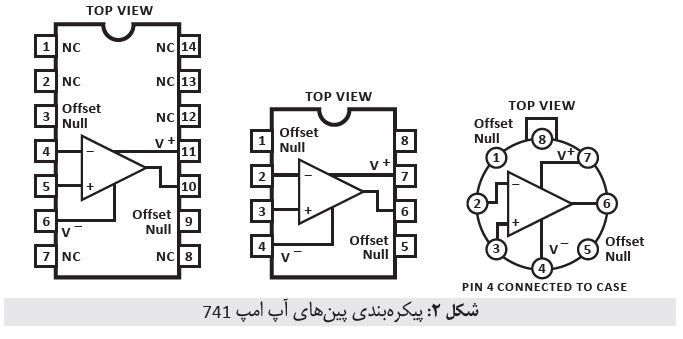

در میان انواع تقویت کننده‌های عملیاتی تولیده شده، نوع 741 به مقبولیت فوق‌العاده بالایی دست یافته است.این آپ امپ در انواع 14 پین دو ردیفی، 8 پین دو ردیفی و یا پکی جهای TO شکل در دسترس است. پیکره بندی‌های پین‌های تمام این پکیج ها در شکل 2 نشان داده شده اند.
