رسم فنی برق 0 7

در این کتاب با علائم و استانداردهای مختلف در نقشه‌های برق، نقشه کشی تاسیسات الکتریکی، سیم کشی و روشنایی، نقشه کشی دیاگرام‌های دیجیتالی، ترکیب رله ها وکنتاکتورها، نقشه های الکتریکی مربوط به نیروگاهها و پستهای انتقال و توزیع نقشه کلی، مدارهای فرمان، اندازه گیری و حفاظت و کنترل مدارهای الکتریکی مورد نیاز در سیم کشی ساختمان و اجرای کارهای عملی مربوط به آنها آشنا می شوید.

تاریخچه نقشه کشی:
بشر مدتها قبل از آن که نوشتن را یاد بگیرد، تصویر اشیاء و موضوعات مختلف را روی خاک رس، چوب و سنگ حکاکی و ترسیم می کرد. امروزه، اشکال زیادی از حیوانات و اشیاء که به وسیله پیشینیان روی سنگها و صخره ها حکاکی شده، به دست آمده است که خود بیانگر افکار و عقاید آنان می باشد. توانایی در ترسیم اشیاء ساده در گذشته باعث پیدایش یک زبان ترسیمی و ایجاد ارتباط بین انسانها در آن زمان بوده است. نیاز انسانها به زندگی اجتماعی در گذشته و حفاظت ازجان و مال خود باعث شد، که به فکر ایجاد بنا، ساختمان و ابزارهای لازم بیفتند و به ناچار شروع به ترسیم نقشه های مذکور نمودند. اما روش خاصی برای ترسیم وجود نداشت و هر کسی به گونه خاص و با تصور خویش اشکالی را ترسیم و برای ساخت از آن استفاده می نمود. در زمانهای قدیم حتی سالهای قبل از میلاد برای نشان دادن و معرفی قطعات و وسایل صنعتی از نقشه‌هایی استفاده می کرده اند که به طور کامل گویا نبوده و از قواعدی که همگان آن رادرک کنند بهره ای نداشته است ودر موقع نقشه خوانی با مشکلاتی روبرو می شوند تا اینکه آقای لئوناردو داوینچی نقاش و مجسمه ساز ایتالیایی (1459 - 1516) طرح‌هایی را ارائه نمود و طبق قواعدی، جسم سه بعدی را روی صفحه دو بعدی با رسم تصاویر نشان داد که دراین حال نقشه ها گویاتر و قابل فهم تر شد. سپس دانشمندان و ریاضی دانان اروپایی فعالیت او را دنبال کردند تا اینکه گاسپارمانژ اهل فرانسه در سال 1798 هندسه ترسیمی را معرفی نمود و این علم پایه و ریشه نقشه کشی صنعتی شد و امروزه از همان اصول استفاده می شود.

استانداردهای نقشه کشی در کشورهای مختلف :
با پیدایش صنعت و پیشرفت در این زمینه سعی شد که راه‌های بهتر و دقیقتری برای رسم تصاویر و نشان دادن اندازه ها و مشخصات اجسامی که باید ساخته شود، یافته شود. تنوع قطعات صنعتی و مکانیزم ساخت آنها موجب پیدایش یک سری علایم و قراردادهایی در صنعت و به خصوص در نقشه کشی شد که باعث بهبود در ساخت و کیفیت قطعات شده است. پراکندگی علایم و قراردادها در کارخانجات مختلف، کشورهای صنعتی را بر آن داشت تا این علایم و قراردادها را به صورت یکنواخت و واحد در آورند. متفکران و مهندسین در عصر صنعت علی رغم عدم توافق‌هایشان، همگی بر این امر معتقد بودند که استاندارد کردن، کارآیی را افزایش می دهد و با به کارگیری استاندارد بسیاری از مشکلات را می توان از بین برد. در این راستا نخستین موسسه ملی استاندارد درسال 1902 درانگلستان و سپس در 1916 در هلند و 1917 درآلمان تاسیس شد. به دنبال آن استاندارد DIN که استاندارد صنعتی آلمان اس..ت گسترش پیدا کرد، و در زمینه نقشه کشی صنعتی فعالیت وسیعی آغاز شد. در سال 1926 اتحادیه ای متشکل از 20 موسسه استاندارد ملی ازکشورهای مختلف به نام اتحادیه بین المللی موسسات استاندارد ملی استاندارد ISA تشکیل شد، اما با پیشرفت تکنولوژی و نیاز به ارتباط صنعتی بین شرکتها، لزوم ایجاد یک سازمان بین المللی استاندارد مورد توجه قرار گرفت و در سال 1947 سازمانISO تشکیل شد و شروع به کار نمود. کشور ایران در سال 1332 اولین موسسه استاندارد خودراتاسیس نمود ودرسال 1360 به عضویت ISO درآمد.

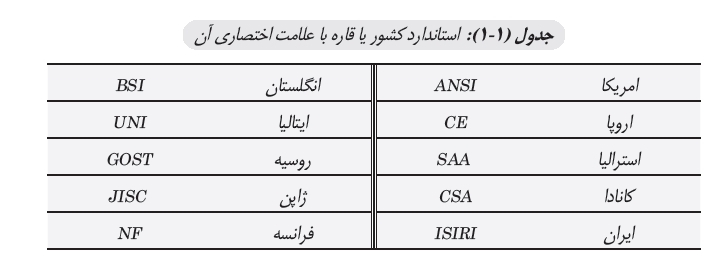

بعضا کشورها از استانداردهای مخصوص به خود استفاده می کنند ولی درکل می‌توان گفت که تفاوتی عمده با هم ندارند برای آشنایی بیش‌تر، استانداردهای چند کشور (یا قاره) آورده شده است:

علائم برقی در مدارات:

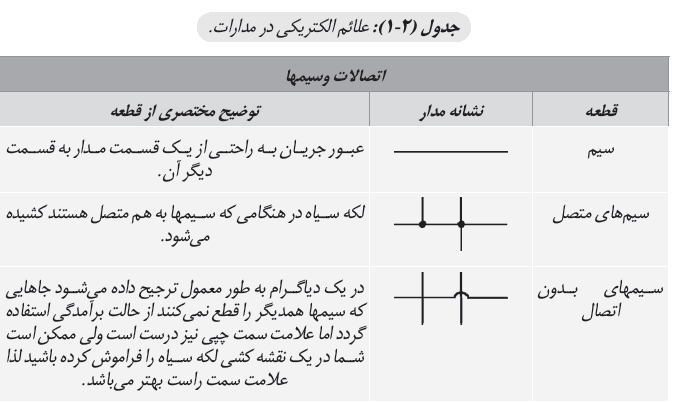

علائم برقی نشانه‌هایی هستند که در مدارات الکتریکی استفاده می شوند. آنها بیشتر زمان مونتاژ و امتحان مدارات به کار می روند و طرح قطعات معمولا با نقشه مدارات فرق دارد. برای ساخت یک مدار، شما باید با طرح قطعات بر روی فیبر مدار چاپی یا نقشه مدار آشنا باشید. در جدول زیر با یک سری علائم در مدارات الکتریکی آشنا می شوید.
